Codi Trwm ar gyfer Traws-Trosglwyddo Offer

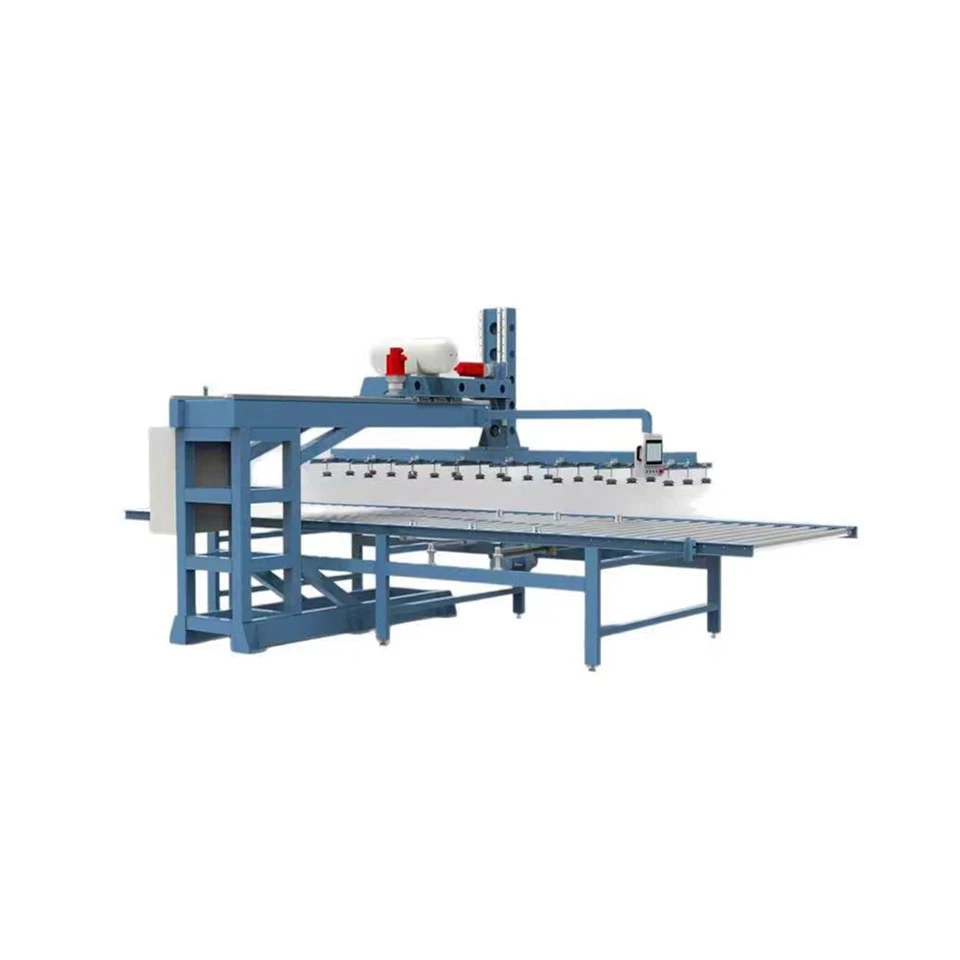

Mae ein robot arddull Gantry ar gyfer codi trwm a thraws-drosglwyddo offer. Fe'i defnyddir ar gyfer llwytho turn, trin deunydd canolfan peiriannu, a llwytho plât melin gantri. Y gwahaniaeth rhwng robot gantri a robot cartesaidd yw'r strwythur a'r capasiti llwyth. Mae robot cartesaidd fel arfer yn ddyluniad cantilifer. Mae ei derfyn llwyth tua 50kg. Mae gan robot gantri ddwy golofn yn cynnal y trawst. Cefnogir y trawst ar y ddau ben. Mae hyn yn rhoi gwell anhyblygedd a chynhwysedd llwyth. Gall drin hyd at 200kg. Gall rhychwant echel X gyrraedd hyd at 5000mm. Rydym yn cynnig rhychwantau o 1500mm, 2000mm, 3000mm, a 5000mm. Mae strôc lifft echel Z yn 500mm, 800mm, neu 1200mm. Mae'r llwyth graddedig rhwng 10kg a 200kg.
Opsiynau Cyflymder a Gyrru
Y cywirdeb lleoli ailadroddus yw ±0.02mm ar gyfer gyriannau sgriw. Ar gyfer gyriannau rac hir, mae'n ± 0.05mm. Buanedd echel X-yw 0.8 i 1.5 m/s. Buanedd echel Z-yw 0.5 i 1 m/s. Ar gyfer strôc byr, rydyn ni'n defnyddio sgriwiau peli. Ar gyfer strôc hir, rydym yn defnyddio raciau helical manwl a gerau. Defnyddiodd cwsmer ym Malaysia y robot hwn ar gyfer dwy felin gantri. Symudodd y robot blatiau alwminiwm rhwng y ddau beiriant. Maint y plât oedd 2000 × 1000 × 20mm. Roedd yn pwyso tua 110kg. Cyn hynny, roeddent yn defnyddio craen gyda dau berson. Cymerodd pob llwythiad tua 6 munud. Roedd hefyd yn risg diogelwch. Defnyddiodd ein robot arddull Gantry system sugno gwactod. Mae'n codi, symud, lleoli, a gosod y plât yn awtomatig. Yr amser beicio oedd 25 eiliad. Cyflawnodd y cwsmer gynhyrchiad di-griw yn y nos.
Rheol Dethol a Chymorth Custom
Mae gennym reol syml. Ar gyfer llwythi o dan 10kg, efallai y bydd un cynllun colofn yn gweithio. Ar gyfer llwythi dros 10kg, rhaid i chi ddefnyddio -dyluniad colofn dwbl. Rydym yn gwirio pwysau a rhychwant y gweithle. Rydym yn cyfrifo maint y golofn a gwyriad trawst. Ein gallu cynhyrchu misol yw 150 o unedau. Dosbarthiad safonol yw 1 mis. Mae archebion personol yn cymryd 2 fis. Rydym yn cefnogi gorchmynion OEM. Taliad yw 30% ymlaen llaw. Mae pob robot arddull Gantry wedi'i bacio mewn câs ffrâm bren neu ddur trwm i'w allforio.
Paramedrau Technegol
|
Paramedr |
Amrediad Manyleb |
|
Rhychwant Gantry X{0}echel (mm) |
1500 / 2000 / 3000 / 5000 |
|
Strôc Codi echel Z-(mm) |
500 / 800 / 1200 |
|
Llwyth â Gradd (kg) |
10 / 30 / 50 / 100 / 200 |
|
Cywirdeb Lleoliad Ailadrodd (Sgriw Gyriant, mm) |
±0.02 |
|
Cywirdeb Lleoliad Ailadrodd (Rack Drive, mm) |
±0.05 |
|
Cyflymder Teithio Echel X (m/s) |
0.8 ~ 1.5 |
|
Cyflymder Teithio echel Z{{0}(m/s) |
0.5 ~ 1 |
|
Math o Gyriant Strôc Byr |
Sgriw peli |
|
Math o Gyriant Strôc Hir |
Rack Helical Precision + Gear |
|
Strwythur Cefnogi |
Colofnau Gantri Dwbl |
